最近有許多客戶常向海藍機電技術人員詢問關于三菱plc與觸摸屏通訊的問題，那么海藍機電下面就以三菱Q系列PLC與觸摸屏GOT2000系類的通訊為例來說說。希望大家看完之后能夠有所收獲！

用到的三菱Q系列PLC型號有：三菱Q02UCPU、Q03UDECPU及三菱PLC以太網模塊QJ71E71-100。三菱觸摸屏型號為：GT2310-VTBA，下面是關于通訊的具體介紹：

1、三菱Q02UCPU加三菱PLC以太網模塊QJ71E71-100與兩個三菱觸摸屏GT2310-VTBA通訊

在三菱PLC編程軟件GX Works2中新建工程，選擇Q02UCPU,在PLC參數中的網絡參數的以太網等等，選擇模塊1，具體設置如下圖：

因?yàn)榘讶?/span>PLC以太網模塊QJ71E71-100放在I/O0上面，所以起始I/O號為0000，網絡號和GOT要統一，站號不可重復。

接著點擊運行設置，如下圖：

因?yàn)槭钦{(diào)試的緣故，所以選擇始終open等待，IP地址前3位和GOT一樣，后一位不同就可以了。

接下來就點設置結束，不點則將不會保存，然后選擇打開設置，具體設置情況如下圖：

因?yàn)?/span>GOT里面固定的緣故，所以協議必須選UDP。無順序是試出來的，本站端口號，一般可以順便選，只要不與已啟用的端口號重合就可，在GOT中，有個信號是傳送到5001的，這里我們用5001就會報錯。通訊對象端口號，就是GOT端口號，在GOT里面設置，這里選的是默認的5001。IP前三同，后一位不同，需在GOT里面設置。此處設置完成，PLC的設置就結束了。特別注意，三菱PLC以太網模塊QJ71E71-100是占32個I/O口，分配的時候要注意。

接下來的GOT的設置。

打開三菱觸摸屏編程軟件GT Designer3，新建，選擇機型，可以隨便選，稍后可根據需求進行修改，然后在公共設置里面有具體設置，如圖：

此處為機種設置，接下來則是連接機器設置：

機種選則第一個，鼠標往下會發現有個以太網設置，此處機器選擇前綴為QJ的那個。這里順便把IP地址，站號，網絡號，端口號的統一設置完成。GOT設置就到此結束。

2、三菱Q03UDECPU與兩個三菱觸摸屏GT2310-VTBA通訊

此三菱CPU有內置以太網模塊，在Work2的PLC參數中設置

這里用的是交換機，可不用路由器的設置（如用到路由器則需子網掩碼等的設置了，較為麻煩），IP設置完成后，點打開設置

用到幾個GOT，就選設置幾個UDP。三菱QnUCPU用戶手冊（內置以太網端口通訊篇）說明如下

PLC設置結束，GOT設置和前面的一樣，只需要修改一處即可！

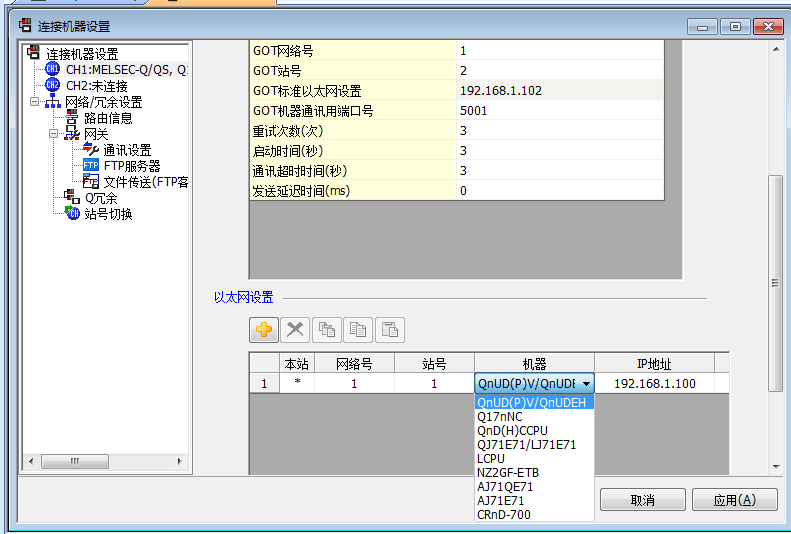

在機器處將之前的選的QJ17改成藍色橫條。設置完成后傳到GOT和PLC中，三菱觸摸屏GOT2000與三菱Q系列以太網通訊就完成了。如有不明之處，均可撥打海藍技術服務熱線：400-8819-130。
